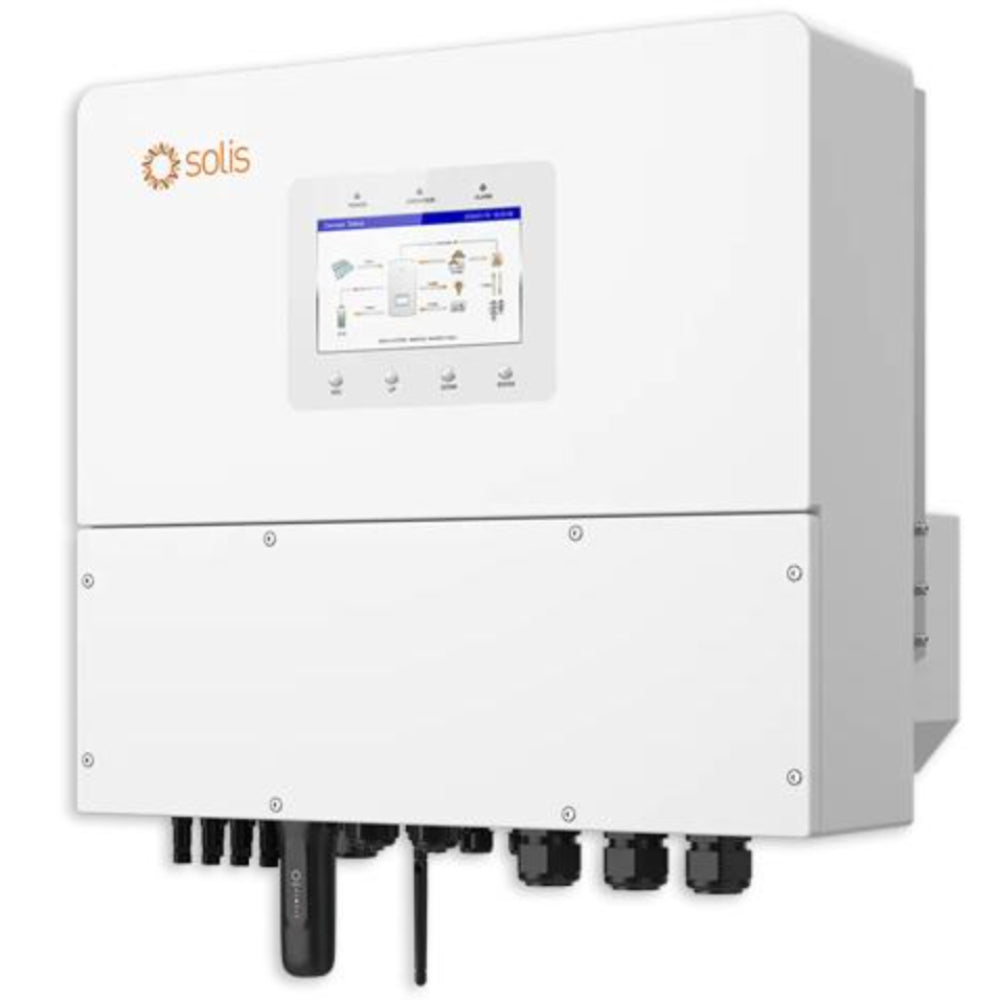

Der Solis S6-EH3P20K-H-EU ist ein dreiphasiger Hochvolt-Hybrid-Wechselrichter mit einer Nennausgangsleistung von 20 kW. Das Gerät wurde für große private und kleinere gewerbliche Photovoltaikanlagen mit Batteriespeicher entwickelt und verbindet Solarstromerzeugung, Batteriespeicherung, Netzbetrieb und Ersatzstromversorgung in einem leistungsfähigen Energiemanagementsystem.
Mit vier unabhängigen MPP-Trackern und einem maximalen Eingangsstrom von jeweils 20 A eignet sich der Wechselrichter besonders für große Dachflächen mit unterschiedlichen Ausrichtungen oder Neigungswinkeln. Pro MPP-Tracker steht ein DC-Eingang zur Verfügung. Die hohe Eingangsstromfähigkeit ermöglicht außerdem die Verwendung moderner Hochleistungs-PV-Module.
Die empfohlene maximale PV-Generatorleistung beträgt 40 kW. Davon können bis zu 32 kW als nutzbare PV-Eingangsleistung verarbeitet werden. Die maximale DC-Eingangsspannung liegt bei 1.000 V, während der MPP-Spannungsbereich von 200 bis 850 V reicht.
Für die Einbindung eines kompatiblen Hochvolt-Lithiumspeichers unterstützt der Wechselrichter Batteriespannungen zwischen 120 und 800 V. Der maximale Lade- und Entladestrom beträgt 50 A. Die Kommunikation mit dem Batteriemanagementsystem erfolgt über CAN oder RS485.
Im Falle eines Netzausfalls versorgt der Backup-Ausgang angeschlossene Ersatzstromverbraucher mit bis zu 20 kW Nennleistung. Bei einem einzelnen Wechselrichtersystem erfolgt die Umschaltung vom Netz- in den Inselbetrieb in weniger als 10 Millisekunden. Kurzzeitig kann am Backup-Ausgang die 1,6-fache Nennleistung für bis zu zehn Sekunden bereitgestellt werden.
Der Wechselrichter unterstützt eine dreiphasige unsymmetrische Leistungsabgabe. Pro Phase können bis zu 40 Prozent der Wechselrichter-Nennleistung zur Verfügung gestellt werden. Dies verbessert die Versorgung von Gebäuden mit ungleichmäßig auf die drei Phasen verteilten Verbrauchern.
Ein separater Generatoranschluss ermöglicht die Einbindung eines kompatiblen Stromgenerators mit bis zu 20 kW Eingangsleistung. Dadurch kann die Dauer der Ersatzstromversorgung bei längeren Stromausfällen erweitert werden. Zusätzlich unterstützt das System AC-Kopplung, den Parallelbetrieb mehrerer Wechselrichter sowie die Steuerung SG-Ready-fähiger Wärmepumpen.
Das intelligente Energiemanagement ermöglicht die zeitabhängige Steuerung des Ladens und Entladens anhand von Stromtarifen. Darüber hinaus kann der Wechselrichter in übergeordnete VPP- und EMS-Plattformen eingebunden werden.
Die Bedienung und Anlagenkonfiguration erfolgen über das integrierte 7-Zoll-LCD-Display, Bluetooth und die Solis App. WLAN, LAN und Bluetooth sind standardmäßig vorgesehen. Zusätzlich stehen CAN-BMS, zwei CAN-Schnittstellen für den Parallelbetrieb, RS485 für Energiezähler, eine weitere RS485-Schnittstelle, DRM, ein digitaler Eingang und drei digitale Ausgänge zur Verfügung.
Mit der Schutzart IP66 ist der Wechselrichter gegen Staub und starkes Strahlwasser geschützt und für die Installation im Innen- und Außenbereich geeignet. Eine intelligente redundante Lüfterkühlung gewährleistet den zuverlässigen Betrieb bei Umgebungstemperaturen von −25 bis +60 °C.
Produktmerkmale:
-
Dreiphasiger Hochvolt-Hybrid-Wechselrichter
-
20 kW Nennausgangsleistung
-
20 kVA maximale Scheinausgangsleistung
-
Empfohlene PV-Generatorgröße bis 40 kW
-
Maximale nutzbare PV-Eingangsleistung: 32 kW
-
Vier unabhängige MPP-Tracker
-
Vier PV-Stringeingänge
-
Maximaler Eingangsstrom: 4 × 20 A
-
Maximaler Kurzschlussstrom: 4 × 30 A
-
Maximale DC-Eingangsspannung: 1.000 V
-
MPPT-Spannungsbereich: 200–850 V
-
Hochvolt-Batteriebereich: 120–800 V
-
Maximaler Lade- und Entladestrom: 50 A
-
CAN- und RS485-Batteriekommunikation
-
20 kW dreiphasiger Backup-Ausgang
-
Umschaltzeit unter 10 ms bei einem Einzelgerät
-
1,6-fache Backup-Nennleistung für zehn Sekunden
-
Unterstützung unsymmetrischer dreiphasiger Lasten
-
Separater Generatoranschluss bis 20 kW
-
Unterstützung von AC-Kopplung und Parallelbetrieb
-
Steuerung SG-Ready-fähiger Wärmepumpen
-
Integration in VPP- und EMS-Plattformen
-
Maximale Effizienz: 97,7 %
-
EU-Wirkungsgrad: 97,5 %
-
Integrierter DC-Schalter
-
7-Zoll-LCD-Display
-
WLAN, LAN und Bluetooth standardmäßig
-
Schutzart IP66
-
Betriebstemperatur: −25 bis +60 °C
